產品說明：
?LCD大屏幕顯示屏
?5個繼電器輸出
?1個低壓繼電器輸出用于鍋爐開關控制
?7個傳感器輸入
?1個Grundfos Direct Sensor TM（VFS) 輸入
?1個旋葉式電子流量計（FRT）輸入
?3個變頻PWM輸出用于高效泵的轉速控制
?數據存儲在TF（Micro SD）存儲卡上
?7個可選系統
?485通訊接口
?手機APP控制
SR223英文版，無中文版
主要技術指標：
輸入信號：2個 PT1000 溫度傳感器輸入
5個NTC10KB=3950溫度傳感器輸入
1個Grundfos Direct Sensor TM（VFS)模擬輸入
1個旋葉式電子流量計（FRT）輸入
輸出信號：3個電磁繼電器，最大的開關電流1A
3個半導體繼電器，最大的開關電流1A
1個低壓繼電器（開關信號），鍋爐開關控制
3個PWM變頻輸出（可開關的0-10V)
1個485通訊接口
電源供應：100-240V ~（50-60Hz）
額定脈沖電壓：2.5KV
數據：TF（Micro SD）
外殼：塑料ABS
安裝：掛墻安裝
運行：面板前面5個按壓式按鈕
保護類別：IP41
保護等級：I
環境溫度：-10-40℃
外形尺寸：208mm×158mm×43mm
主要功能：
DATE時間/日期設置
THET定時輔助加熱
CIRC用水端循環泵三時段溫度控制/水流開關控制/三時段時間控制
SYS（1-7）系統選擇
LOAD/LOAD2水箱加熱設置
COL/COL2集熱器功能
PUMP水泵控制方式
LLOGI水箱加熱邏輯
COOL冷卻功能
HEATX水箱間熱交換功能
RPH采暖回水預熱功能
SFB固體燃料爐功能
AH自動調溫功能
BEEP蜂鳴器故障報警功能
MAN手動功能
BLPR堵塞保護功能
OTDI 高溫殺菌功能
OPARR并列繼電器
OHQM熱量測量
FS流量計選項及流量監控
UNIT單位轉換
WLAN WiFi模塊聯網配置功能
RST復位
PASS密碼設置
假日功能
屏幕保護
故障保護
故障診斷

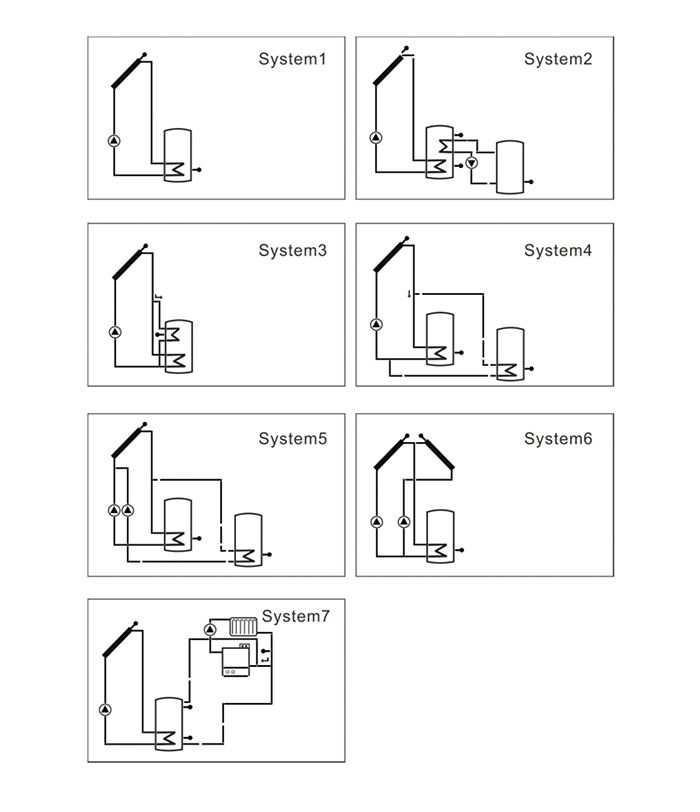

安裝系統圖：
